Jeder kennt sie, die Spax-Schraube, die es in unzähligen Varianten und Größen gibt. Aber wie und mit welchen Maschinen wird sie produziert? Der Herstellungsprozess einer Schraube beginnt mit der Ablängung des Ursprungsmaterials von einem gerollten Drahtcoil. In einer Presse wird anschließend der Kopf der Schraube durch Stauchen und Pressen erzeugt. Dabei wird auch der sogenannte Kraftangriff festgelegt, also z.B. der Kreuzschlitz. Anschließend werden in einer Walze das Gewinde und die Spitze auf den sogenannten Pressnagel gewalzt. Zum Schluss wird die Schraube dann noch gehärtet und veredelt, bevor sie ihren Weg zum Kunden antreten kann.
Retrofit mit AS-Interface
Da es sich bei den Pressen und Walzen um Maschinen handelt, von denen eine Gefahr für die an ihnen arbeitenden Mitarbeiter ausgehen kann, spielt das Thema Maschinensicherheit schon von Beginn an eine wichtige Rolle. Im Vergleich zu den 1970er und 1980er Jahren, wo z.B. noch mit Zwei-Hand-Relais gearbeitet wurde, haben sich die sicherheitstechnischen Anforderungen zwischenzeitlich erheblich geändert. Deshalb war man bei Spax schon vor über zehn Jahren auf der Suche nach einer Lösung, wie man die Sicherheitstechnik so lösen kann, dass sie den modernen Anforderungen entspricht, dass sie zukunfts- und erweiterungsfähig ist und dass sie möglichst wenig Platz in Anspruch nimmt – denn Platz ist allein bei etwa 70 bis 80 Pressen und den dazugehörigen Schaltschränken ein entscheidendes Kriterium. Fündig geworden ist man bei Bihl+Wiedemann. Das Mannheimer Unternehmen hat Sascha Roloff, Leiter Instandhaltung bei Spax, und sein Team nicht nur mit seinen Lösungen für die Sicherheitstechnik und die einfache Verdrahtung von Standardsignalen überzeugt, sondern vor allem durch die kompetente Betreuung vor Ort und durch den technischen Support.
Safety first – eine Lösung für viele Maschinen

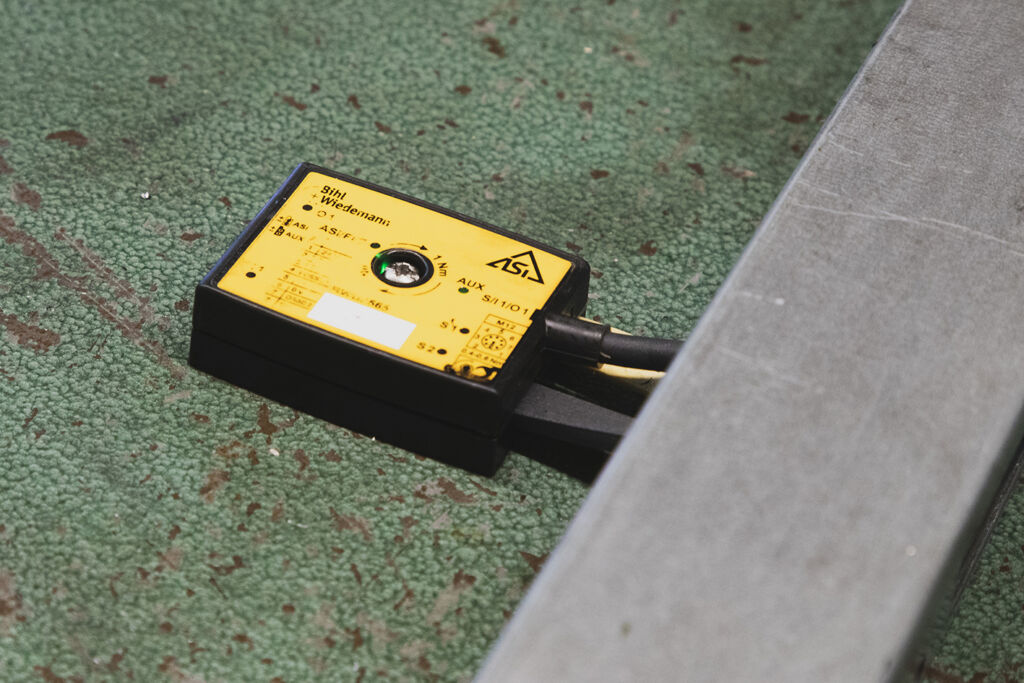

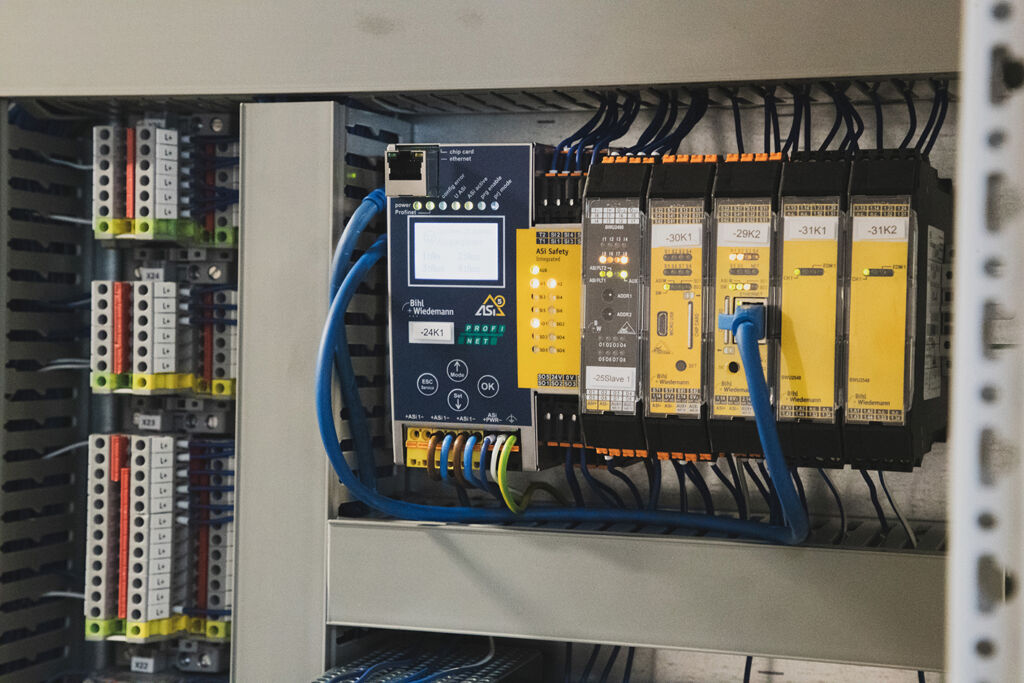

Bei den eingesetzten Maschinen spielt die Sicherheitstechnik an verschiedenen Stellen eine wichtige Rolle. Direkt an der Maschine ist es wichtig, dass das Bedienpersonal Schutztüren und Abdeckungen nur dann öffnen kann, wenn keine gefahrbringende Bewegung mehr stattfindet. Das garantiert zum einen der aktive Verteiler ASi Safety (BWU3565) in IP67, der direkt an der Maschine angebracht ist und mit dem der sichere Türschalter einfach, schnell und sicher über das Profilkabel in das ASi Netzwerk integriert werden kann. Zum anderen erfolgt eine sichere Überwachung von Stillständen. Diese wird entweder über einen Safety Basis Monitor (BWU2700 bzw. BWU2852) oder ein Safety Gateway realisiert, die jeweils im Schaltschrank montiert sind. Weitere sicherheitstechnische Aufgaben, die ebenfalls über das ASi Safety Gateway gelöst werden, sind die Zwei-Hand-Bedienung der Pressen und Walzen sowie die Anbindung von Nothalt-Tastern.
Für Spax hat die Sicherheitstechnik über ASi Safety at Work – abgesehen von der einfachen, flexiblen und kostengünstigen Verdrahtungstechnik – mehrere Vorteile. Da ein Großteil der Pressen bzw. Walzen nahezu identisch ist und sich nur durch Sonderausstattung unterscheidet, die separat freigeschaltet werden kann, ist die Lösung von einer Maschine auf die andere übertragbar. Das bedeutet erstens, dass für alle Maschinen in der Regel die gleichen Produkte mit der gleichen Funktionalität an der gleichen Stelle eingesetzt werden können. Das bedeutet zweitens, dass Schaltschränke schon vorab komplett aufgebaut und getestet und somit schon funktionstüchtig eingelagert werden können. Wenn eine Maschine dann mechanisch und elektronisch überholt worden ist, kann der Schaltschrank direkt angeschlossen werden, was eine Menge Zeit spart. Das bedeutet drittens, dass auch das Safety-Programm für eine Maschine, das einmal in der Software-Suite Asimon360 angelegt worden ist, ohne großen Änderungsaufwand einfach für andere Maschinen kopiert werden kann. Und das bedeutet viertens, dass es die Mitarbeiter, die für die Wartung und Modernisierung der Pressen und Walzen zuständig sind, etwa bei der Störungssuche möglichst einfach haben. Warum? Weil sie ihr in regelmäßigen Schulungen mit dem Außendienst von Bihl+Wiedemann erworbenes Wissen über ASi und ASi Safety von einer Maschine direkt auf eine andere übertragen können.
Neben der Sicherheitstechnik war die Überwachung von Druck, Temperatur und Durchfluss ein zweites Thema, das über AS-Interface gelöst wurde. Gerade bei Pressen und Walzen, wo es wichtig ist, dass die Maschine immer ausreichend geölt ist, um effizient zu funktionieren und keinen Schaden zu nehmen, müssen diese Parameter ständig kontrolliert werden. Hier hat man sich zu Beginn der Zusammenarbeit entschieden, dafür ASi Digitalmodule von Bihl+Wiedemann einzusetzen, weil man sie parallel zur Sicherheitstechnik auf der gleichen ASi Leitung nutzen und über das gleiche ASi Gateway überwachen konnte.
Predictive Maintenance und Industrie 4.0
Wie vorausschauend die Entscheidung war, die Sicherheitstechnik und die Überwachung von Druck, Temperatur und Durchfluss mit AS-Interface zu lösen, hat sich im Jahr 2019 gezeigt. Damals hatte man sich bei Spax dafür entschieden, die Produktion Industrie-4.0-fähig machen zu wollen. In diesem Zusammenhang wurde auch die Instandhaltung von Spax beauftragt, ein Konzept zu entwickeln, wie man die Pressen und Walzen für Predictive Maintenance, also eine vorausschauende Wartung, vorbereiten könnte. Ziel sollte es sein, aus den Maschinen mehr Informationen über deren Zustand zu bekommen und diese Daten über ein standardisiertes Protokoll einer IT-Lösung zuzuführen, um daraus den aktuellen Zustand der Maschine und gegebenenfalls entsprechende Handlungsempfehlungen ableiten zu können. Und das im Idealfall mit möglichst geringen Veränderungen an der bestehenden Ausstattung der Pressen und Walzen und ihren Schaltschränken. Nach intensiven Gesprächen und Tests wurde eine Lösung erarbeitet, mit der fast alle formulierten Anforderungen realisiert werden konnten. Mit dazu beigetragen hat zum einen, dass Ende 2018 mit ASi-5 die neueste AS-Interface-Generation auf den Markt kam, die abwärtskompatibel zu allen vorherigen ASi Generationen ist und die über die notwendige hohe Datenbandbreite sowie kurze Zykluszeiten verfügt, um auch die Daten von IO-Link-Sensoren zu übertragen. Zum anderen hat Bihl+Wiedemann zwischenzeitlich alle seine neuen ASi Gateways mit einer OPC-UA-Schnittstelle ausgestattet, mit der Daten an der Steuerung vorbei direkt der IT zur Verfügung gestellt werden können.
Für die Pressen und Walzen von Spax bedeutet das im Detail: die komplette Sicherheitstechnik kann so belassen werden wie sie vorher war, es muss lediglich das bisherige ASi Safety Gateway durch das ASi-5/ASi-3 Profinet Gateway BWU3863 mit integriertem Sicherheitsmonitor und OPC-UA-Server ersetzt werden. Der hierfür anfallende Konfigurationsaufwand ist äußerst gering. Und anstelle der ASi Digitalmodule werden jetzt die ASi-5 Module BWU4067 mit integriertem IO-Link-Master mit vier Master Ports eingesetzt, an die die bisher schon in der Maschine verbauten IO-Link-fähigen Sensoren für Druck, Temperatur und Durchfluss angeschlossen und ebenfalls über die Software Asimon360 parametriert werden. Durch diese wenigen und einfachen Änderungen ist nun eine vorausschauende Wartung möglich, weil von den angeschlossenen IO-Link-Devices nicht mehr nur digitale Werte, sondern auch Prozess- und Diagnosedaten zur Verfügung stehen, die über den OPC-UA-Server im ASi-5/ASi-3 Gateway an die IT übertragen werden. So kann Spax z.B. frühzeitig erkennen, ob und wie sich Druck, Temperatur und Durchfluss verändern, und bei Bedarf schnell reagieren, um teure Stillstandszeiten der Maschine oder gar Beschädigungen zu vermeiden. Bereits 2020 hat Spax begonnen, die ersten Maschinen entsprechend der gemeinsam gefundenen Lösung ready for Predictive Maintenance zu machen, und seitdem geht der Umbau der Pressen und Walzen schrittweise voran.
