Die Softwarefunktion Smart Energy Monitoring erfasst den Energieverbrauch pro Antrieb und stellt ihn transparent dar. Da sie direkt auf den Servoregler aufgespielt wird, ist sie einfach nachrüstbar und kann vom Maschinenbauer als Zusatzfunktion vermarktet werden. Da keine externe Sensorik benötigt wird, spart er zudem Platz und Kosten für Verkabelung und Hardware.
Die gesammelten Daten dienen nicht nur der Analyse des Energieverbrauchs, sondern bilden auch die Grundlage für Effizienzsteigerungen, die sich insbesondere bei hochdynamischen Anwendungen mit vielen Beschleunigungs- und Bremszyklen bemerkbar machen. Darüber hinaus lassen sich die Informationen zur Verschleißerkennung nutzen und somit ungeplante Maschinenstillstände vermeiden. Maschinenbauer sowie Betreiber profitieren also doppelt.
Nachrüstbare Softwarefunktion

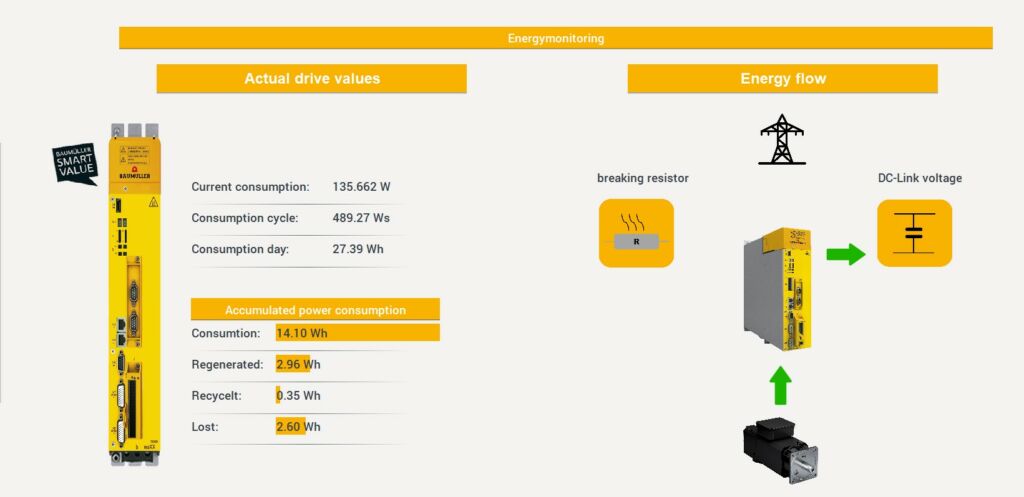

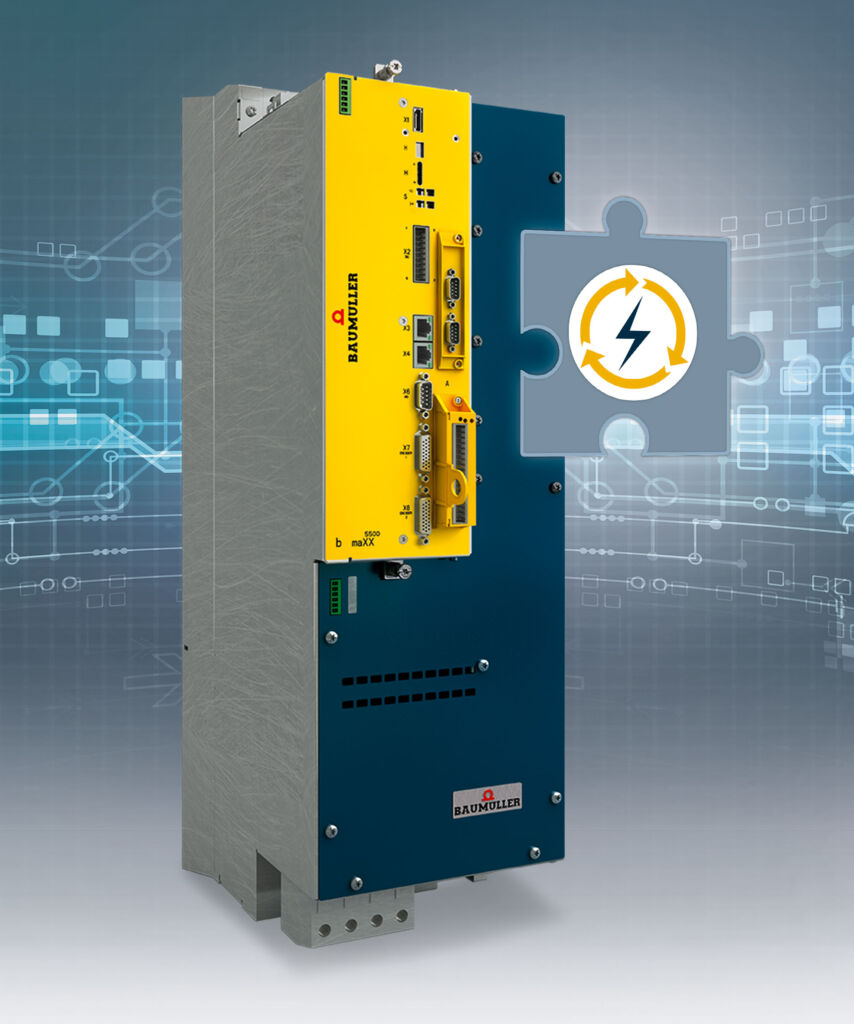

Die Softwarefunktion Smart Energy Monitoring ist in die softdrivePLC der Umrichter von Baumüller integriert und kann über eine herstellerunabhängige Steuerung bedient werden. Damit erfolgt die Energiemessung autonom und im schnellen Reglertakt in den Servoantrieben. In der übergeordneten SPS wertet ein Softwarebaustein die übertragenen Messwerte aus und berechnet daraus unter anderem den tatsächlichen Energieverbrauch pro Zyklus für jede Achse sowie über alle Achsen hinweg. Diese Werte werden dann in der Maschinenvisualisierung angezeigt. Alternativ können die Ergebnisse auch über offene IoT-Schnittstellen wie OPC UA übertragen und auf einem Dashboard dargestellt werden. Für Anwendungen mit der Baumüller-Steuerung steht ein vorprogrammierter Baustein zur Verfügung, der die aktuellen Energiewerte aus den Umrichtern verarbeitet, eine Referenz erstellt und nachfolgende Zyklen anhand definierter Schwellwerte vergleicht.
Mit der Softwarefunktion für intelligentes Energiemonitoring ermöglicht Baumüller die transparente Erfassung des Energieverbrauchs einzelner Fertigungsaufträge. Auf Basis eines Referenzwertes kann im zweiten Schritt die Optimierung des Verbrauchs erfolgen. Die Referenzmessung dient zudem als Ausgangswert, um energetische Verschlechterungen im Produktionsprozess zu erkennen und Warn- bzw. Fehlerschwellen einzurichten. Die Darstellung des Energieverbrauchs pro Stück erleichtert die Kostenkalkulation sowie die Ermittlung des Product Carbon Footprint (PCF).
Im Antrieb integrierte SPS
Mit Hilfe der Funktion b maXX-softdrivePLC können Programme im Regler hochsynchron zum Reglertakt mit Zykluszeiten bis 125 s ablaufen. Sie läuft als Teil der Firmware in den Baumüller Antriebskonzepten b maXX 6000, b maXX 5000 sowie b maXX 3300 und ist für Ein- und Doppelachsanwendungen geeignet.
Neben der Funktion Smart Energy Monitoring bietet Baumüller noch weitere antriebsintegrierte Softwarepakete wie Condition Monitoring oder das Motionpaket für Querschneiderfunktionen. Für die Implementierung und Anpassung aller Softwarepakete an die Herausforderungen der jeweiligen Anwendung bietet Baumüller Software Engineering als Dienstleistung an. Bewährtes Antriebs-Know-how und fundierte Branchenerfahrung gehen so Hand in Hand.
Die Vorteile von Smart Energy Monitoring
- Kosten- und Platzersparnis: Externe Hardware entfällt, Reduzierung von Verdrahtungsaufwand und Hardwarekosten
- Transparente Energieflüsse: Basis für Effizienzoptimierung und Senkung der Energiekosten sowie Verschleißerkennung
- Ready-to-use: Validiertes und getestetes Software-Paket spart Entwicklungszeit und -kosten
- Retrofit-fähig: Ohne technischen Aufwand nachrüstbar
- Engineering as a service: Flexible Lösungen für individuelle Herausforderungen
